Резервуары чистой воды — это буфер, который держит город между подачей и потреблением, и одновременно неприкосновенный запас на пожаротушение. У РЧВ есть естественная защита: они заглублены и обвалованы грунтом. Уязвимы они ровно с одной стороны — сверху, через перекрытие, люки и вентиляционные шахты, куда и заходит БПЛА.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Мегионе и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Пробитие перекрытия — попадание грунта, осколков и топлива в питьевую воду
- Потеря объёма противопожарного запаса: город остаётся без воды на тушение
- Загрязнение резервуара требует опорожнения, промывки и дезинфекции — от недели простоя
- Повреждение вентиляционных шахт и люков — нарушение санитарного режима резервуара
- Одновременный вывод двух РЧВ на одной площадке лишает водоканал буфера полностью
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для резервуаров чистой воды это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:
- Перекрытие резервуара по всей площади — основная зона поражения
- Люки-лазы, вентиляционные шахты и переливные устройства
- Камера переключений и узел задвижек
- Хлораторный узел вторичного обеззараживания, если он на площадке РЧВ
- Контрольно-измерительный павильон и датчики уровня
Почему для РЧВ проектируется навес, а не клеть

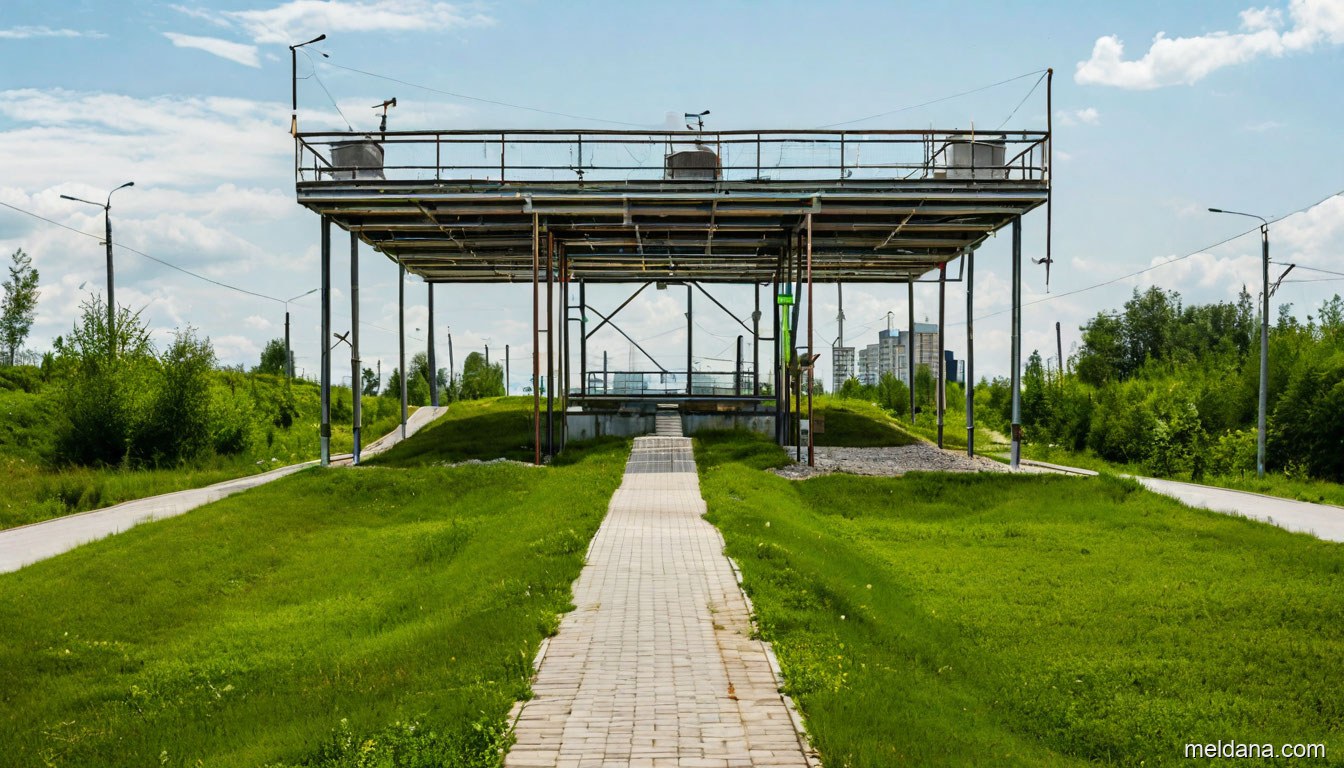

Обвалованный резервуар не нуждается в вертикальном полотне: боковые поверхности закрыты грунтом, а угол подхода БПЛА к стенке через обваловку физически невозможен. Поэтому типовое решение для РЧВ — защитный навес: горизонтальное полотно над перекрытием на опорах, вынесенных за пределы обваловки. Это ровно та конструкция, которую проект изменений в ПП № 1467 называет «навесом».
- Перекрытие не нагружается. Ключевое ограничение: перекрытие РЧВ рассчитано на грунтовую обсыпку и эксплуатационную нагрузку, но не на сосредоточенное усилие от опоры, воспринимающей удар. Все опоры — только на грунт по периметру, минимум за бровкой обваловки.
- Возвышение над перекрытием. Полотно поднимается так, чтобы прогиб сети при задержании БПЛА не доставал до перекрытия и вентшахт — обычно 4–5 м от верха резервуара.
- Доступ к люкам сохраняется. Секции полотна над люками-лазами выполняются откидными: обслуживание, отбор проб и промывка резервуара идут в штатном режиме.
- Санитарный режим. Работы над питьевым резервуаром ведутся с закрытыми люками и по наряду-допуску; крепёж и инструмент учитываются поштучно, чтобы исключить попадание посторонних предметов в резервуар.
Если на площадке два РЧВ, экономически выгоднее один общий контур на всю площадку, а не два отдельных навеса. Для типовой площадки 40 × 80 м с полным накрытием площадь полотна составляет около 6 300 м², бюджет — от 24,4 млн ₽; два отдельных навеса обойдутся дороже за счёт удвоенной постоянной части и двух мобилизаций.
Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | обвалованный РЧВ 6 000 м³ в плане 36 × 36 м, отметка верха перекрытия +2,5 м |
| Схема ЗОК | Защитный навес: горизонтальное полотно на независимых опорах (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | только верх — навес над сооружением |
| Габарит конструкции в плане | 46,0 × 46,0 м |
| Высота конструкции | 5,5 м |
| Отступ от защищаемых конструкций | 5 м |
| Несущие опоры | 37 шт. с шагом 5 м |
| Площадь защитного полотна | ≈ 2 222 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 3 — A+/B− — металл двойного кручения, арамид |
| Расчётный класс БПЛА | лёгкий (30–100 кг, до 56 кДж) |
| Полотно | ЗАСЛОН Сеть-М 80-2,7 (ЗС-СМ-0227) + доп. сетка ЗС-СП-0240 |
| Тросовая система | ⌀6 периметр + ⌀8–10 верх |
| Несущая опора | стойка 9 м |
| Отступ конструкции от объекта | 5 м |
| Шаг несущих опор | 5 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 9,7 млн ₽ без НДС; верхний ориентир до обмеров — 13,5 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 250 ₽ за м² при площади ≈ 2 222 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 3,8 млн ₽ | 39,0 % |
| Монтаж, фундаменты, натяжение | 4,5 млн ₽ | 47,0 % |
| Проектирование и изыскания (ПИР) | 0,7 млн ₽ | 7,5 % |
| Логистика и мобилизация | 0,6 млн ₽ | 6,5 % |
| Итого | от 9,7 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,4 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 3–4 недели. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
